Introdução
Este guia descreve os passos da configuração para habilitar o captive portal externo na plataforma standalone da Edge-Core.
Este guia foi criado usando os seguintes componentes:
- Modelo do AP: ECW5211-L
- Versão do Firmware: 10.1.1-2986
Hotspot Settings
No menu lateral selecione Network → Hotspot Settings

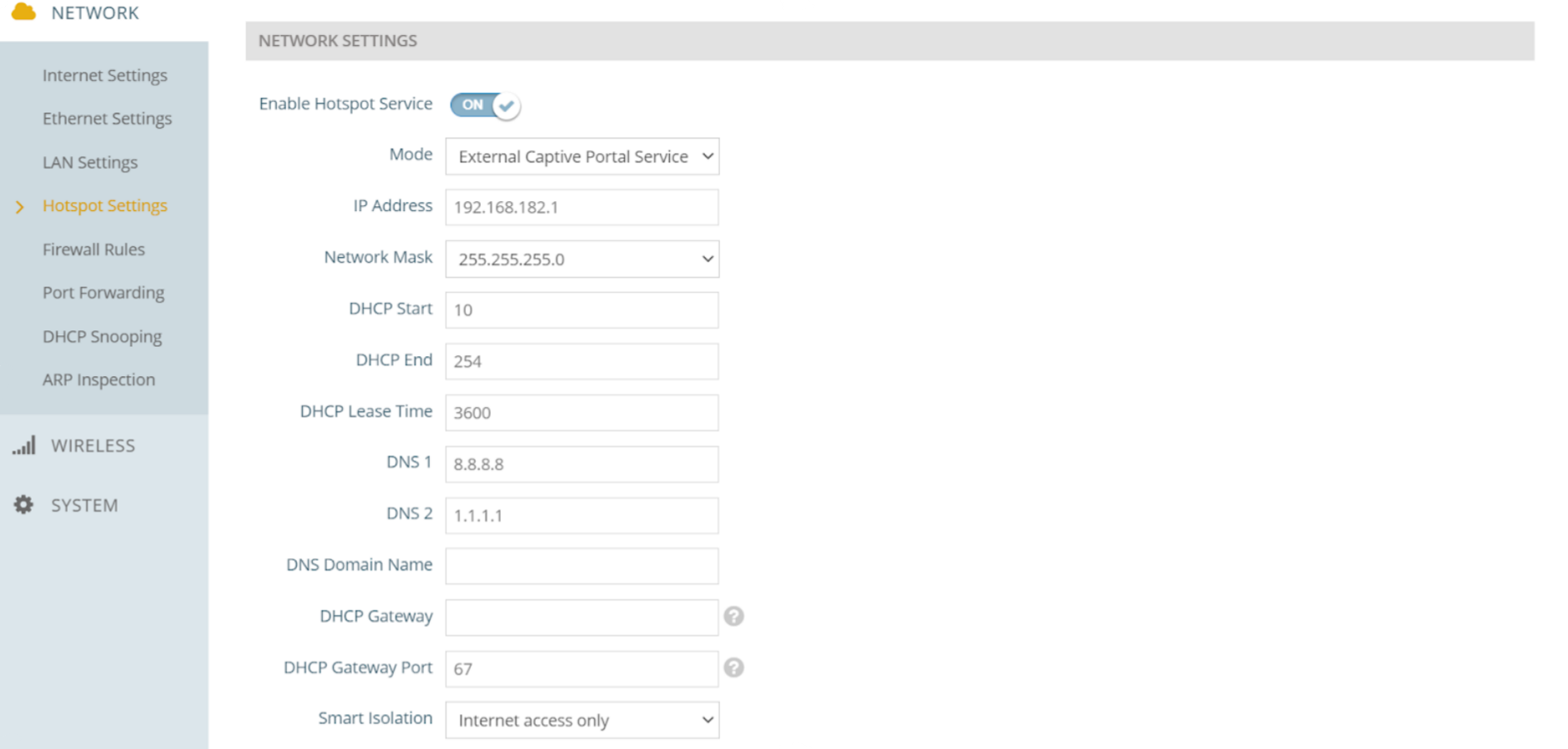

Network Settings
Em Network Settings configure os campos com os parâmetros abaixo:
- Enable Hotspot Service: ON
- Mode: External Captive Portal Service
- Network Mask: 255.255.255.0
- DHCP Start: 10
- DHCP End: 254
- DHCP Lease Time: 3600
- DNS 1: 8.8.8.8
- DNS 2: 1.1.1.1
- DNS Domain Name: Deixar em branco
- DHCP Gateway: Deixar em branco
- DHCP Gateway Port: 67
- Smart Isolation: Internet access only

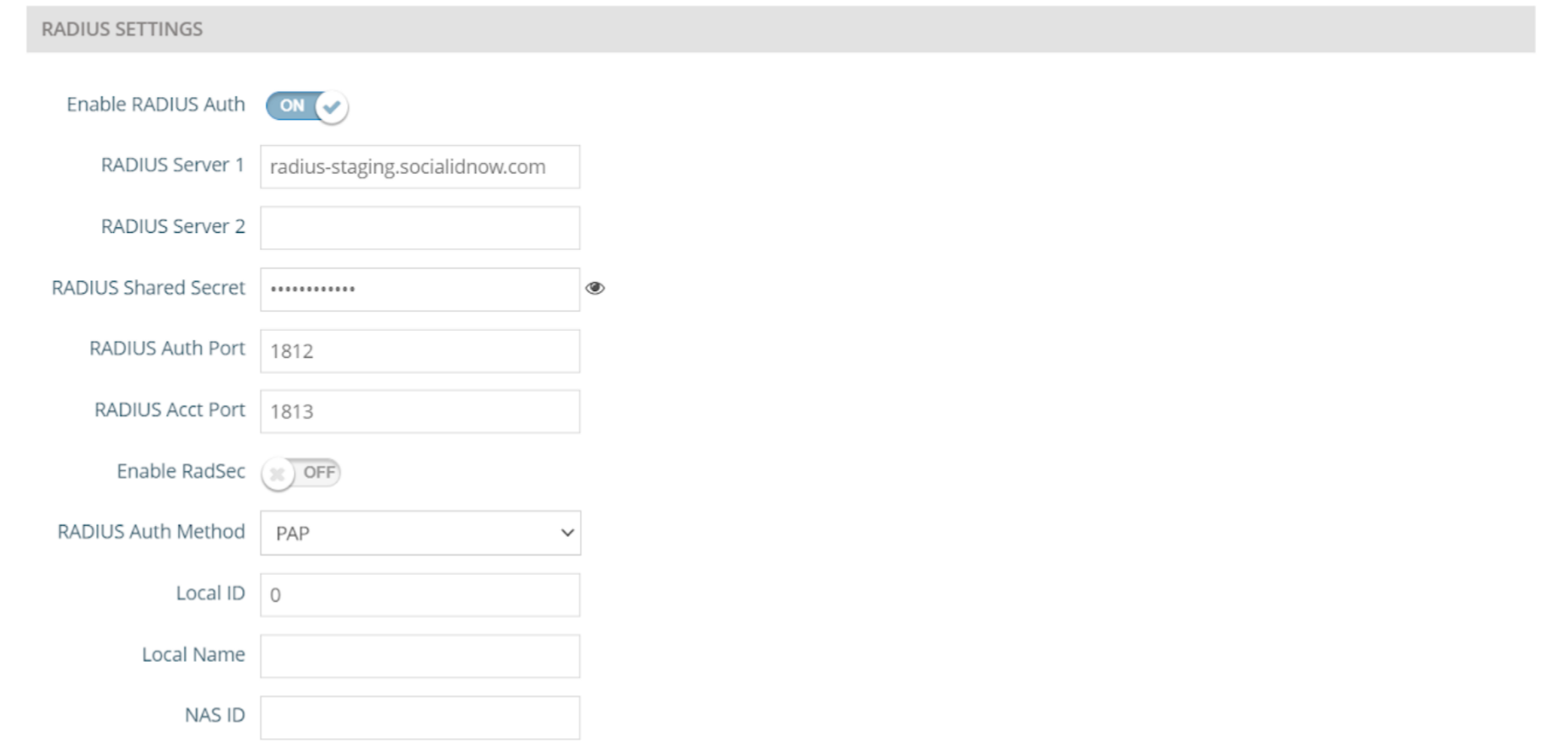

RADIUS Settings
Em Radius Settings configure os campos utilizando os parâmetros abaixo:
- Enable RADIUS Auth: ON
- RADIUS Server 1: o IP do servidor RADIUS Primário de acordo com seu ambiente/região.
- RADIUS Server 2: o IP do servidor RADIUS Secundário de acordo com seu ambiente/região.
- RADIUS Shared Secret: O secret fornecido pela CoffeeBean
- RADIUS Auth Port: 1812
- RADIUS Acct Port: 1813
- Enable RadSec: OFF
- RADIUS Auth Method: PAP
- Local ID: Deixar em branco
- Local Name: Deixar em branco
- NAS ID: Deixar em branco
Captive Portal Settings
Em Captive Portal Settings configure os campos utilizando os parâmetros abaixo:
- Captive Portal URL: Login URL
- Captive Portal Secret: coffeebean
- Session Timeout: 0
- Idle Timeout: 5
- Landing URL: Deixar em branco
- Swap Octets: OFF
- Walled Garden: Adicione os domínios de acordo com o Walled Garden para o Social Login.
- Auth White List: Deixar em branco
Após feitas as configurações, no final da página, clique em Salvar.
Wireless
Novamente, no menu lateral, clique em Wireless e, então, selecione a antena que deseja configurar. Neste manual faremos a configuração da antena de 2.4 GHz, mas a configuração é a mesma para a antena de 5GHz.
Radio #0: 2.4 GHz

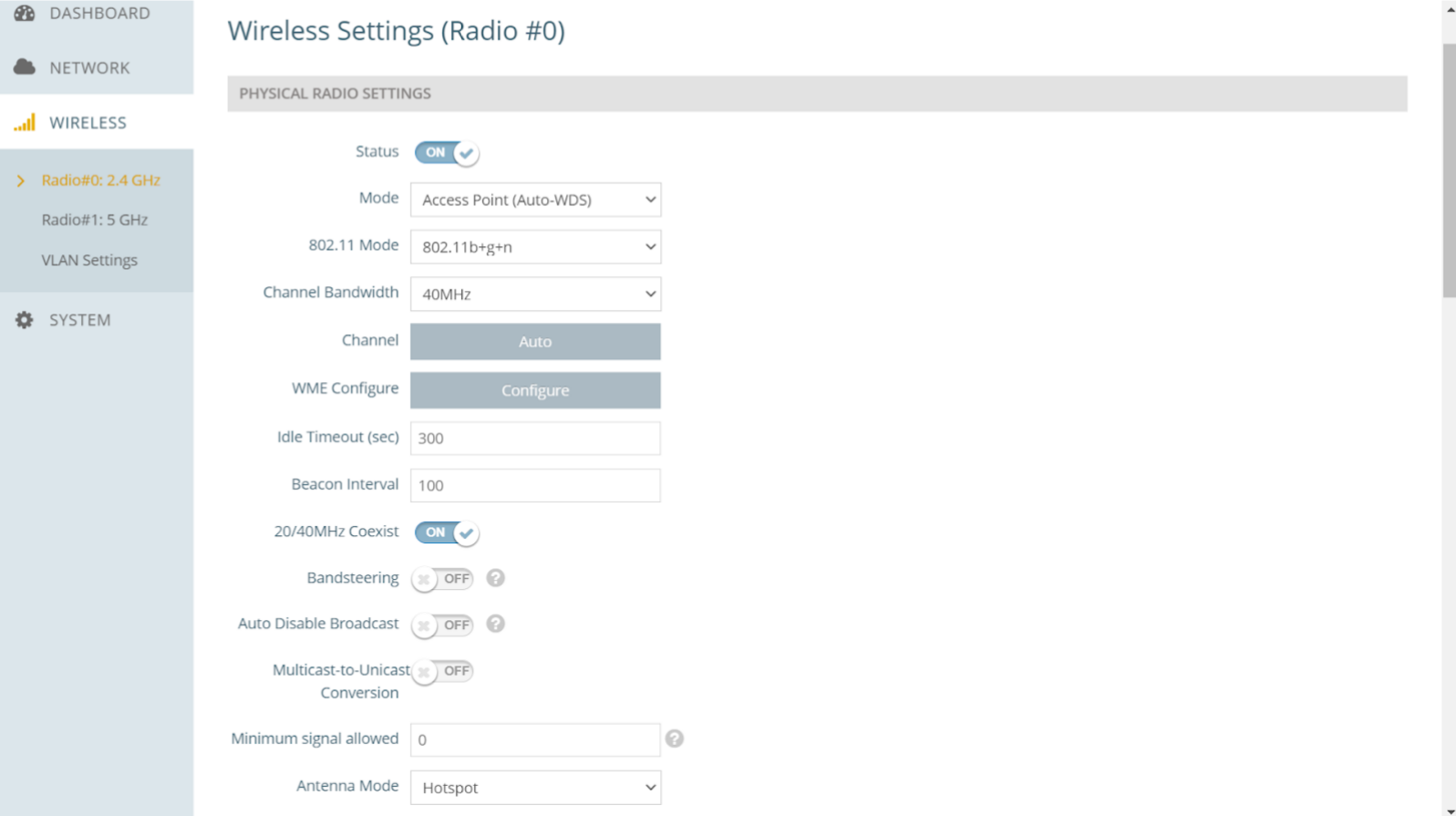

Physical Radio Settings
Em Physical Radio Settings configure os campos utilizando os parâmetros abaixo:
- Status: ON
- Mode: Access Point (Auto-WDS)
- 802.11 Mode: 802.11b+g+n
- Channel Bandwidth: 40MHz
- Idle Timeout (sec): 300
- Beacon Interval: 100
- 20/40MHz Coexist: ON
- Bandsteering: OFF
- Auto Disable Broadcast: OFF
- Multicast-to-Unicast Conversion: OFF
- Minimum signal allowed: 0
- Antenna Mode: Hotspot

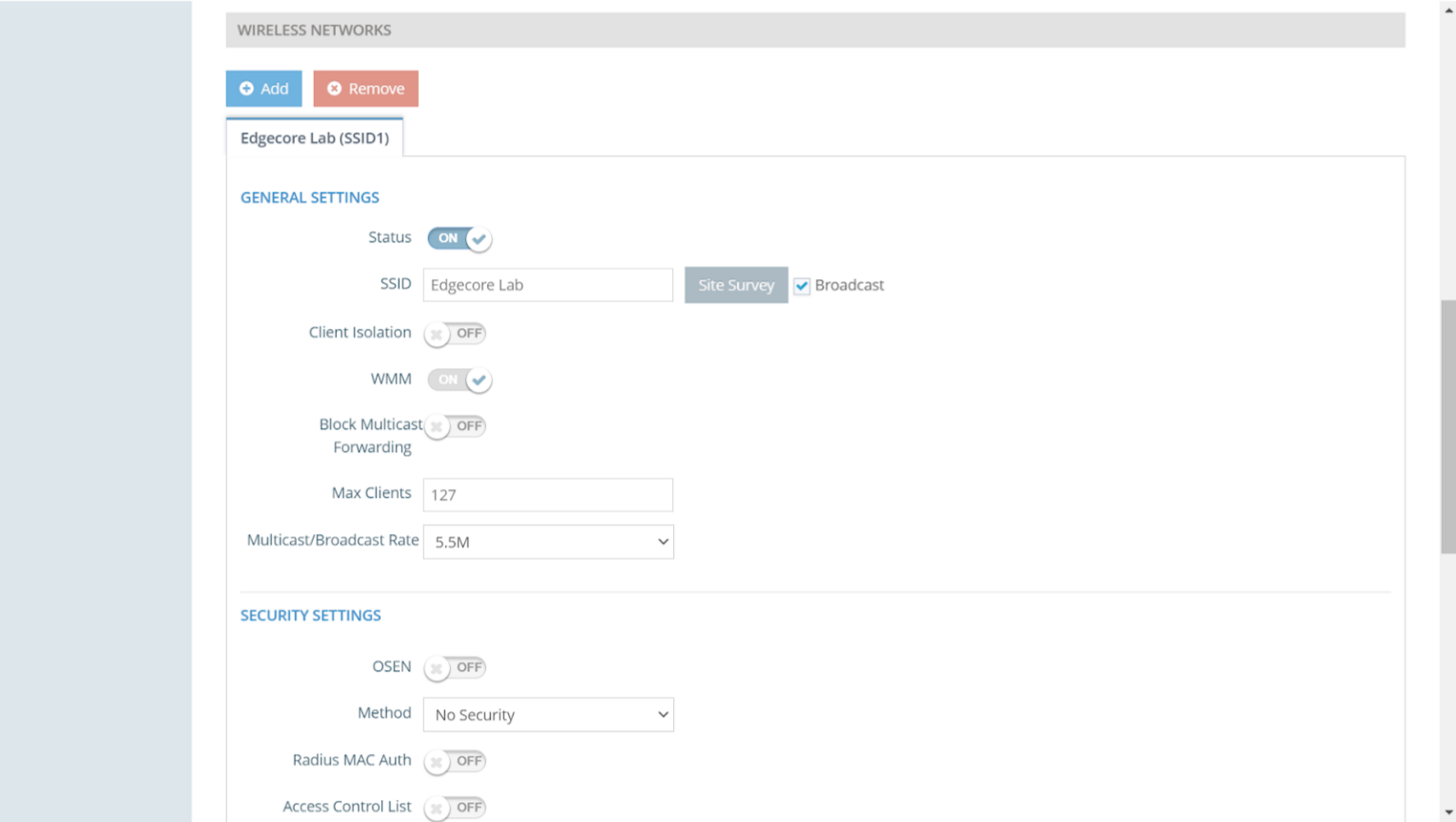

Wireless Networks
General Settings
Em General Settings configure os campos utilizando os parâmetros abaixo:
- Status: ON
- SSID: Nome da sua rede (e.g.: CoffeeBean Guest)
- Broadcast: ON
- Client Isolation: OFF
- WMM: OFF
- Block Multicast Forwarding: OFF
- Max Clients: 127
- Multicast/Broadcast Rate: 5.5M

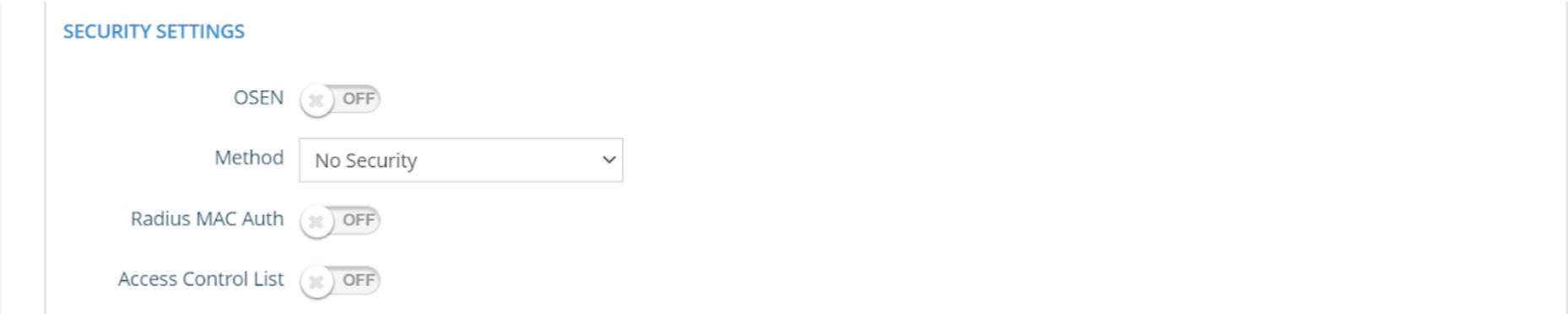

Security Settings
Em Security Settings configure os campos utilizando os parâmetros abaixo:
- OSEN: OFF
- Method: No Security
- Radius MAC Auth: OFF
- Access Control List: OFF

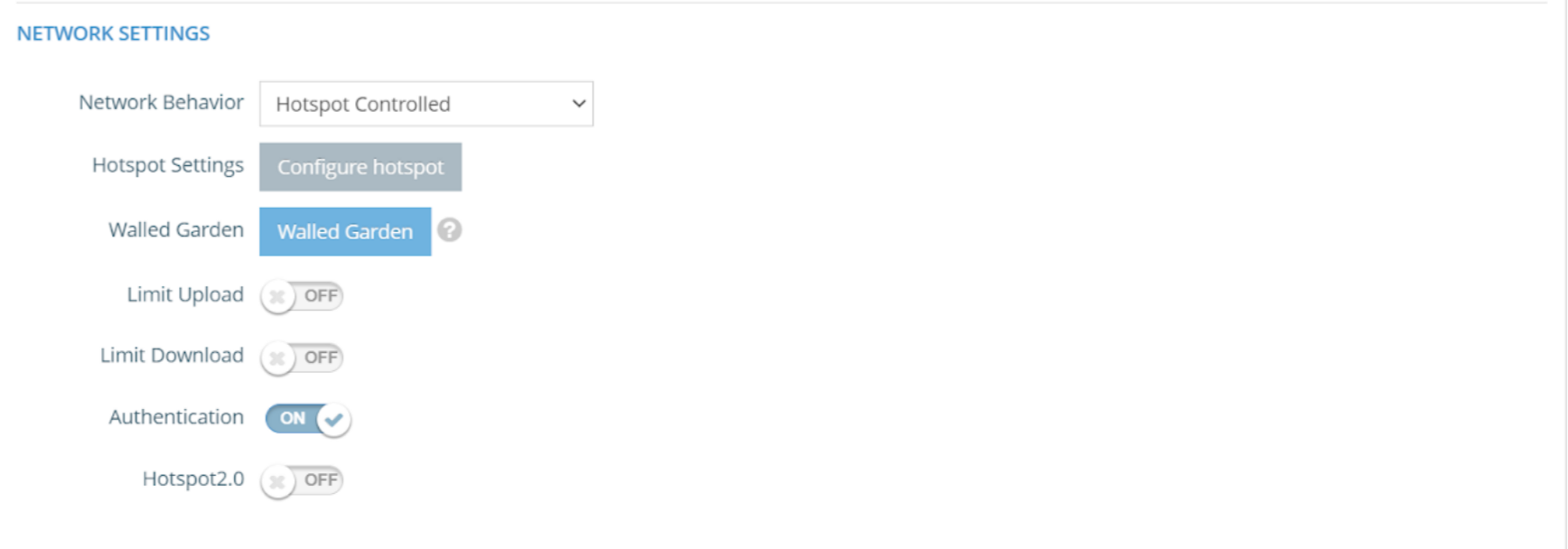

Network Settings
Em Network Settings configure os campos utilizando os parâmetros abaixo:
- Network Behavior: Hotspot Controlled
- Limit Upload: OFF
- Limit Download: OFF
- Authentication: ON
- Hotspot 2.0: OFF
Parâmetros
O resumo dos parâmetros específicos do cliente é:
Configurações Básicas
- Captive Portal URL: a URL de login do captive portal.
- Walled Garden: obtenha a lista de domínios que você deseja permitir para usuários não autenticados em nossa documentação.
-
RADIUS:
- RADIUS Server 1: o IP do servidor RADIUS Primário de acordo com seu ambiente/região.
- RADIUS Server 2: o IP do servidor RADIUS Secundário de acordo com seu ambiente/região.
- RADIUS Shared Secret: O secret fornecido pela CoffeeBean
- RADIUS Auth Port: 1812
- RADIUS Acct Port: 1813
