H3C Controller

Introdução

Este guia descreve os passos de configuração para habilitar um captive portal no H3C Controller.

Este guia foi criado usando os seguintes componentes:

Controladora: H3C Technologies;
Modelo do AP: H3C WA6320 Software: 7.1.064;



Configurando o Dispositivo

Servidor RADIUS

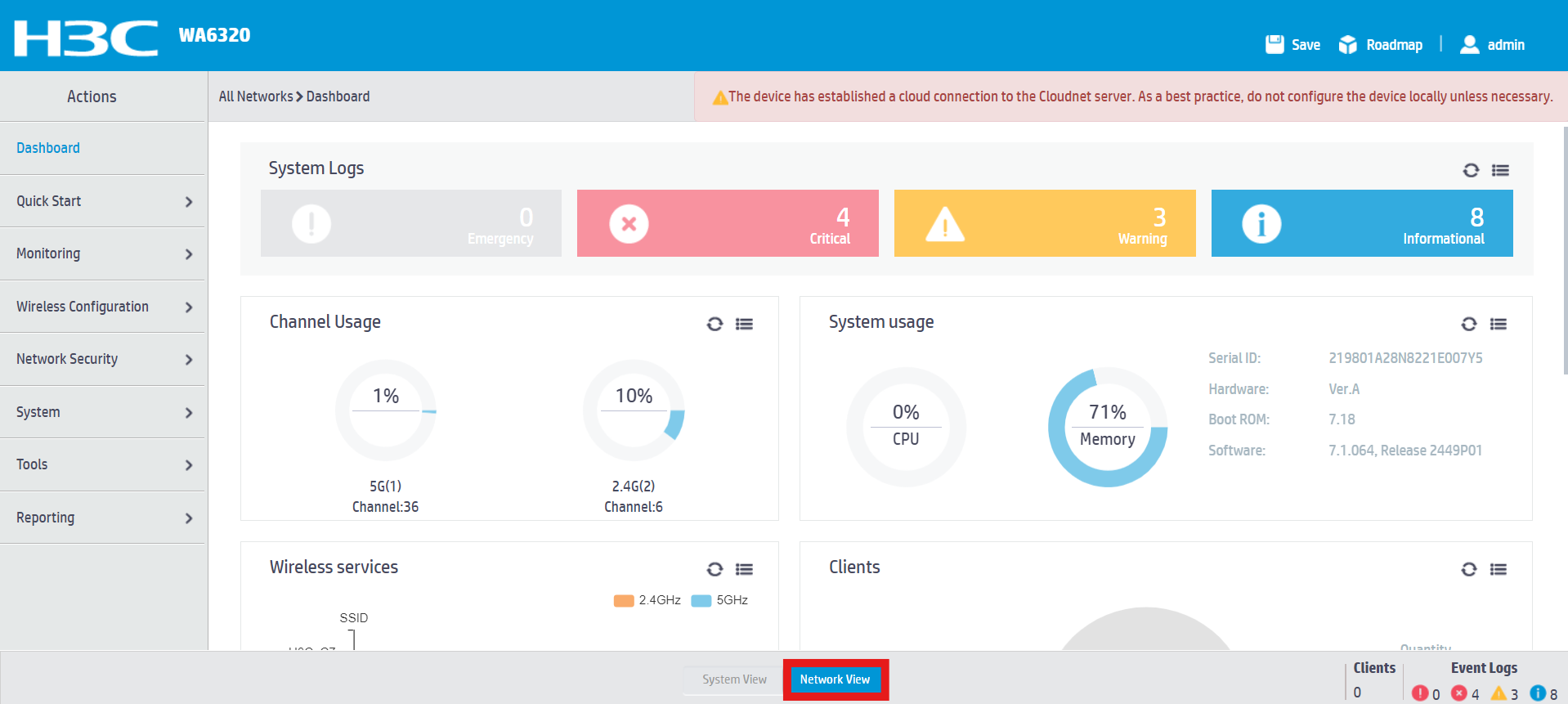

Vá em Network View;image.png

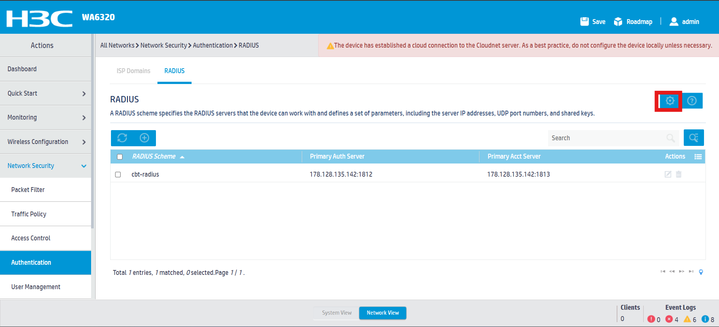

Em seguida, Network Security, vá em Authetication e no canto superior esquerdo, clique em RADIUS;

image (1).png

Configure as seguintes opções:

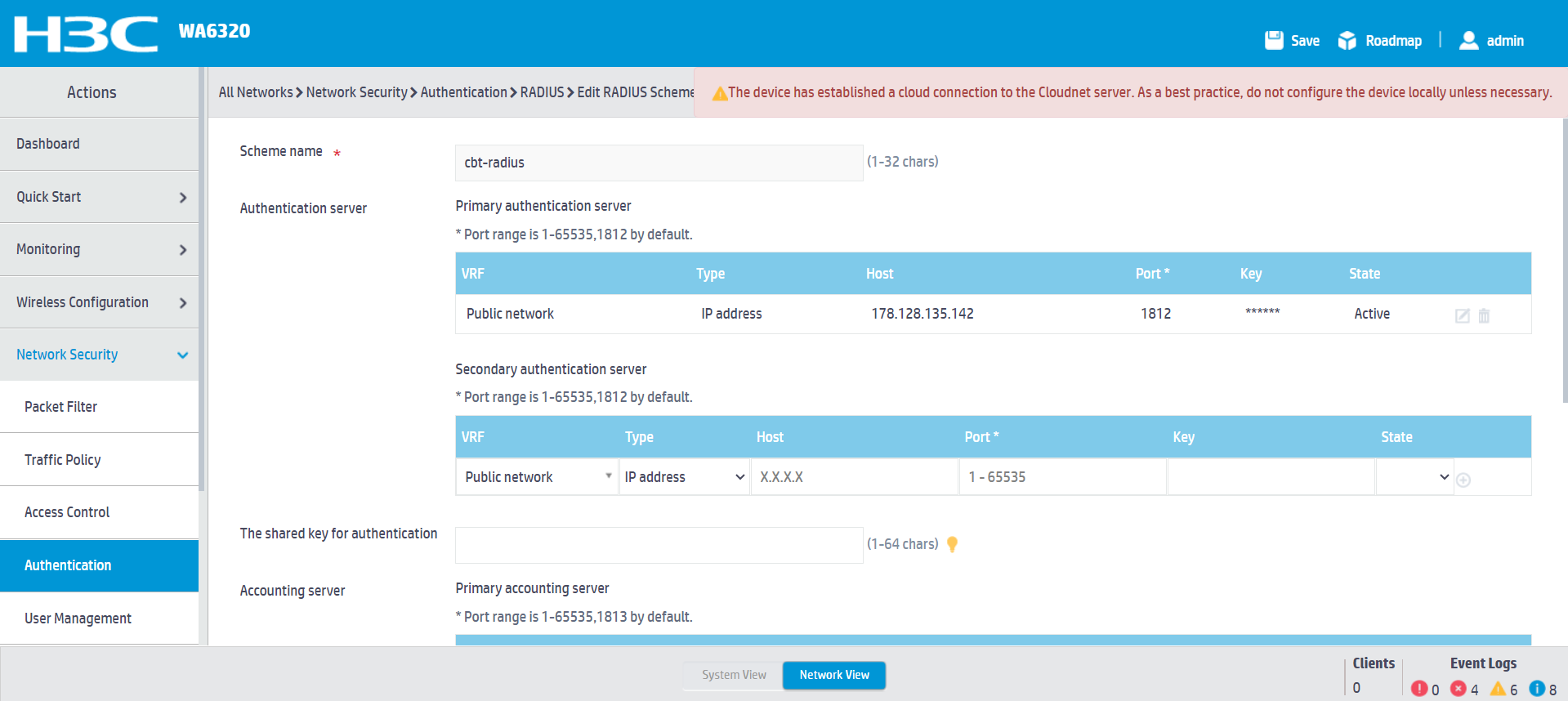

Authentication Server:

  •  Scheme Name: CoffeeBean-radius-server;
  • Type: IP address;
  •  Host: O IP RADIUS dependerá do seu ambiente/região. Você pode verificar o IP para sua região em nossa Página de Configuração do Captive Portal;
  • Port: 1812;
  •  Key: Use o Shared Secret fornecido pela CoffeeBean;
  • State: Active;

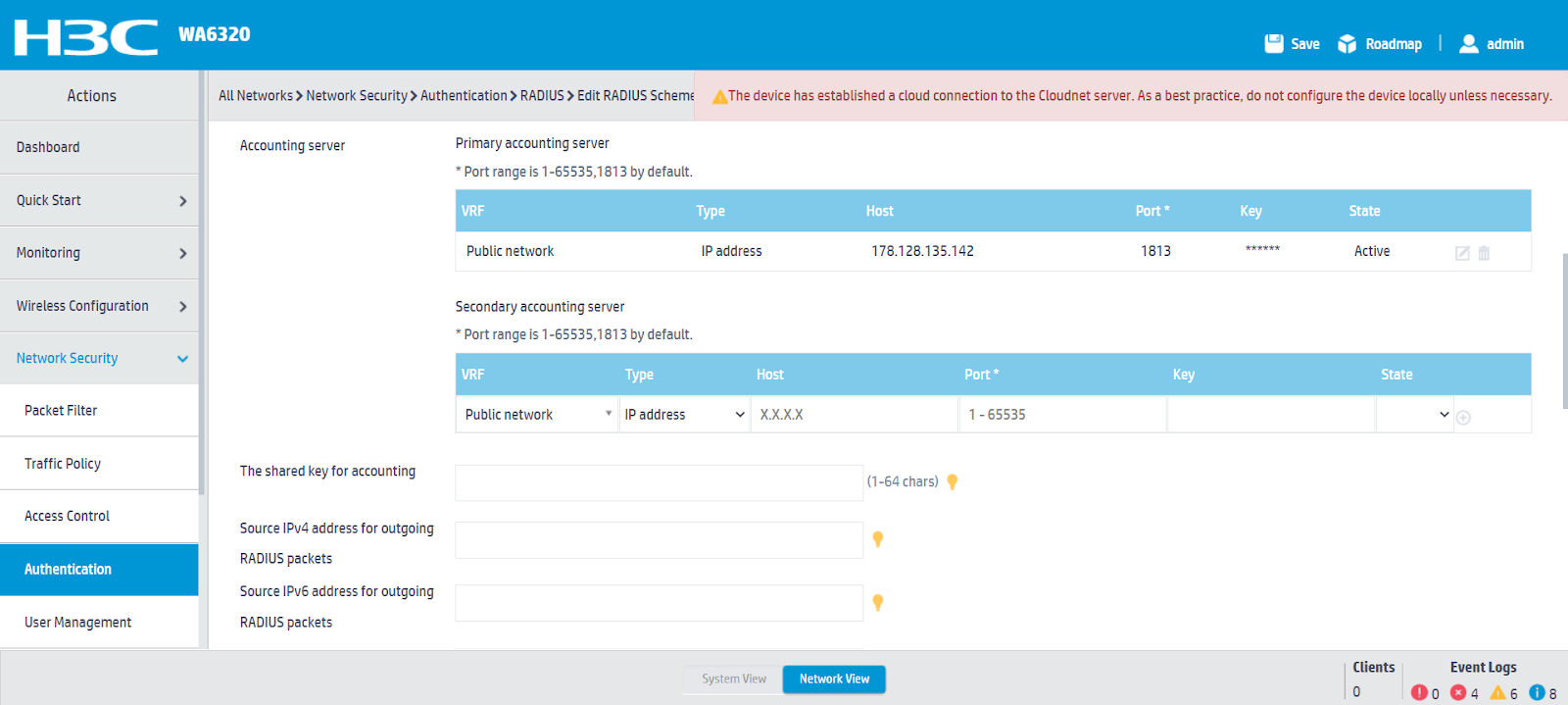

Accounting Server:

  •  Scheme Name: CoffeeBean-radius-server;
  • Type: IP address;
  •  Host: O IP RADIUS dependerá do seu ambiente/região. Você pode verificar o IP para sua região em nossa Página de Configuração do Captive Portal;
  • Port: 1813;
  •  Key: Use o Shared Secret fornecido pela CoffeeBean;
  • State: Active;

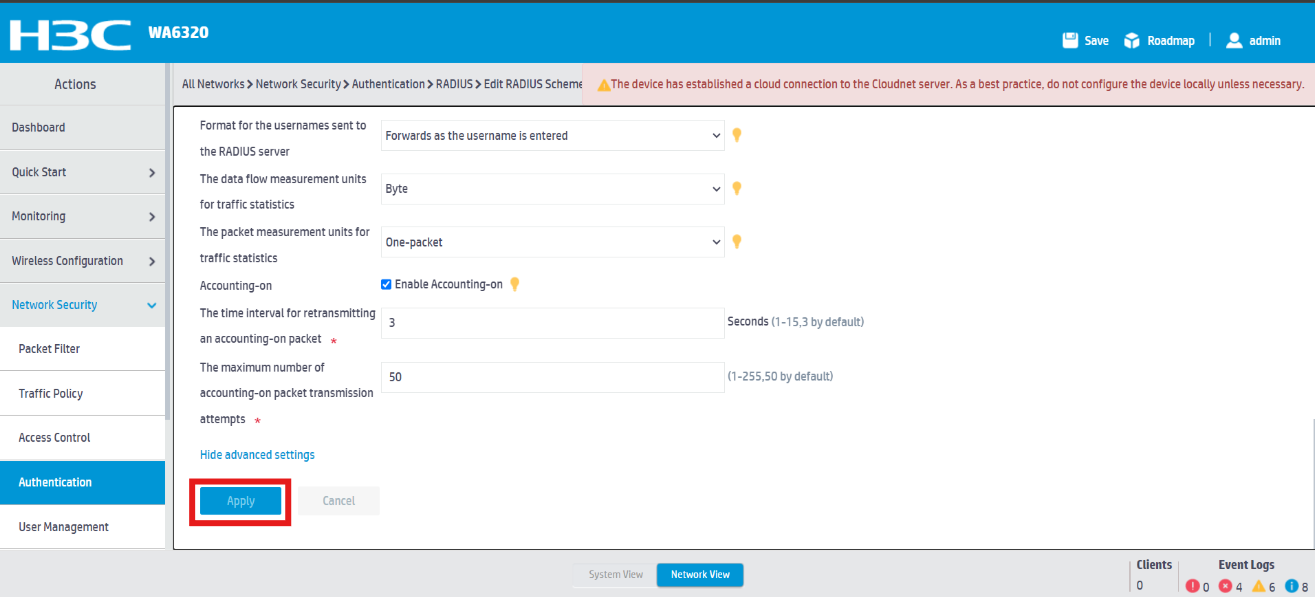

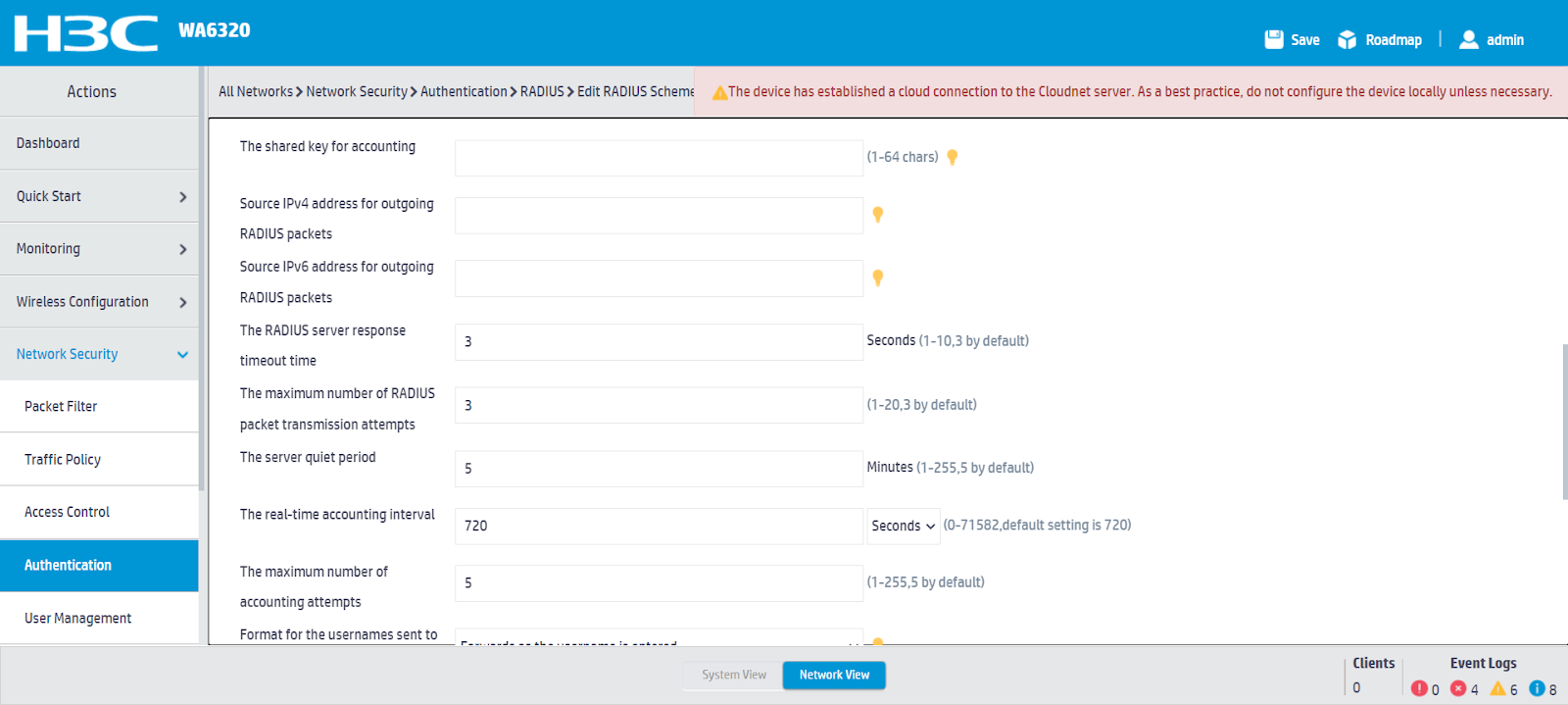

Após isso, desça a pagina e preencha com as seguintes informações:

  • The RADIUS server response timeout time: 3;
  • The maximum number of RADIUS: 3;
  • This server quiet period: 5;
  • The real-time accounting interval: 720;
  • The maximum number of accounting attemps: 5;

  • Format for the usernames sent to the RADIUS server: Forwards as the username is entered;
  • The data flow meassurement units for traffic statistics: Byte;
  • The packet measurement units for traffic statistics: One-packet;
  • Accounting-on:  ☑  Enable Accounting-on;
  • The time interval for retransmitting an accounting-on packet: 3;
  • The maximum number of accounting-on packet transmission attempts: 50;

Após isso, clique em "Apply", para aplicar todas as configurações.

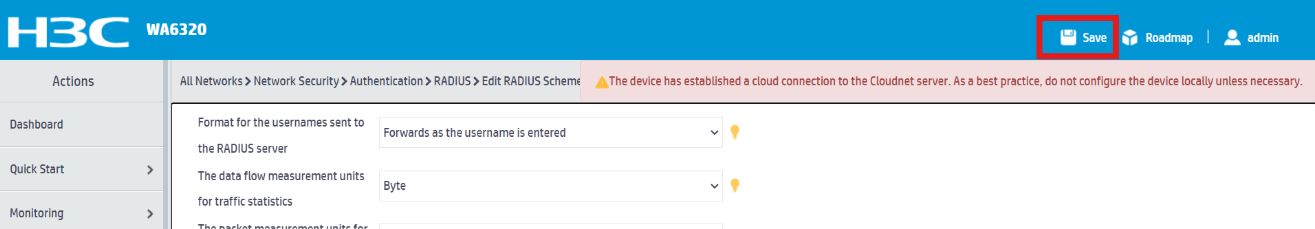

Dica importante💡:  Sempre ao finalizar um ponto de configuração, vá no canto superior direito e clique em "Save", para salvar todo o andamento, pois, apenas aplicar as alterações não faz o salvamento do processo.

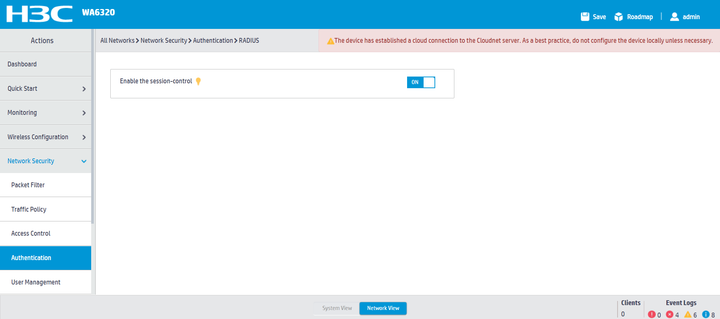

Ainda em RADIUS, vá em configurações;


Configure como:

  • Enable the session-control: ON;



ISP Domain



Agora para prosseguirmos, é necessario configurar o ISP Domain.

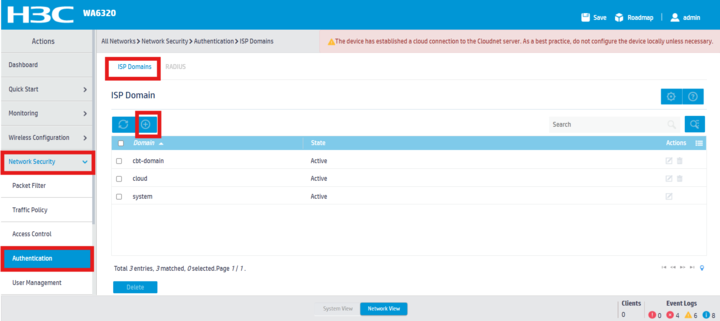

Vá em Network View, em seguida Network Security;
Depois Authentication, e por fim ISP Domain;

 Em ISP Domain, vá em configurações;

Ao abrir o ISP Domain edit, preencha os campos da seguinte forma:

  • Domain: cbt-domain (Ou codename de sua escolha);
  • State: Active;
  • Service type: Portal;
  • Scheme: cbt-radius (o RADIUS que configuramos anteriormente);
  • Authorization: RADIUS;
  • Accounting: RADIUS;
  • Scheme: cbt-radius (o RADIUS que configuramos anteriormente);

Configuração de Portal



Ao finalizar as configurações de ISP Domain, iremos configurar o nosso captive portal,

sendo assim vá Network View, depois Network Security;

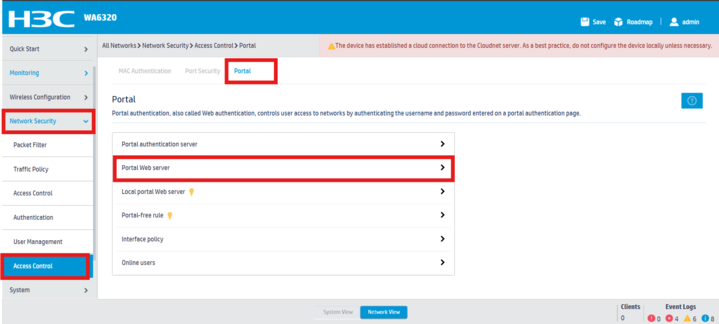

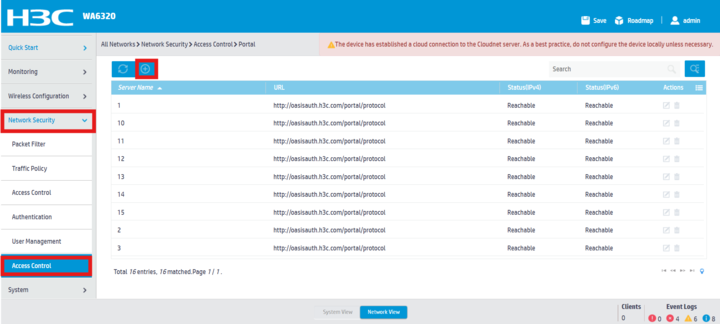

Siga para Access Control, vá na seção Portal e selecione "Portal Web Server";

Clique no "+", para começar as configurações de portal;

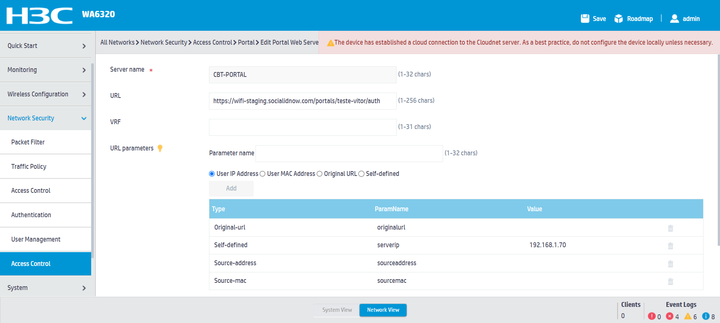

Na pagina de edição do Portal Web Server, configure da seguinte forma:

  • Server name: CBT-Portal;
  • URL: O endereço fornecido pela equipe CoffeeBean;
  • URL parameters: User IP Address

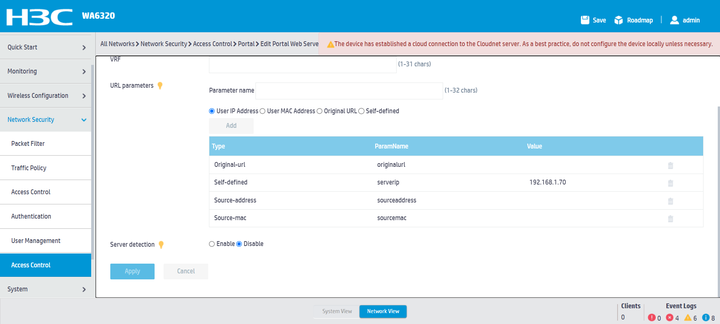

Ainda em "URL Parameters", preencha os outros campos da seguinte forma:

  • Original-url: originalurl;
  • Self-defined: serverip  | Value:(IP gateway ou do equipamento);
  • Source-address: sourceaddress;
  • Source-mac: sourcemac;
  • Server detection: disable;

Configurações de  Portal Free-Rule

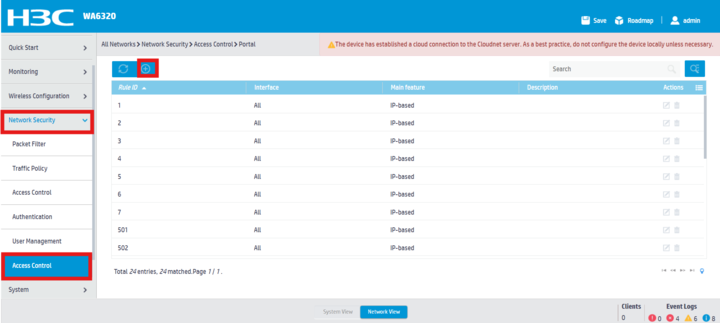

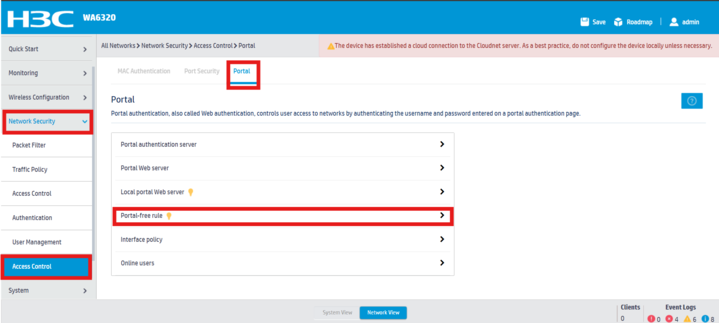

Ainda em Portal, vá na opção "Portal Free-rule";

Em Portal-free Rule, clique no "+", para criar uma nova regra de free Rule;

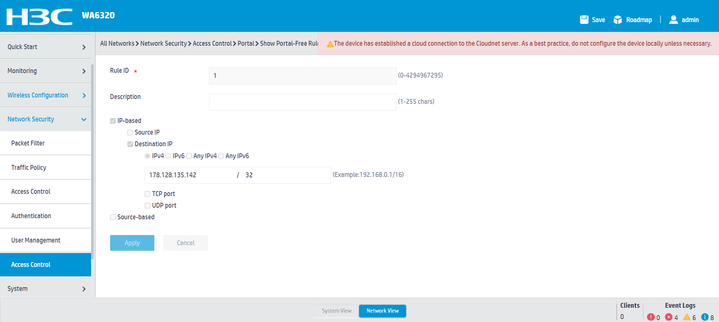

Na criação dessas "Free rules", você pode preencher da seguinte forma:

  • Rule ID: (Número de sua escolha);
  • Description: (Descrição de sua escolha);
  • IP-Based: Enable;
  • Destination IP: Enable;
  • IPV4: Enable;
  • Endereço: Adicione os domínios de acordo com as URLs de login social necessárias;



Configurações de Authorization

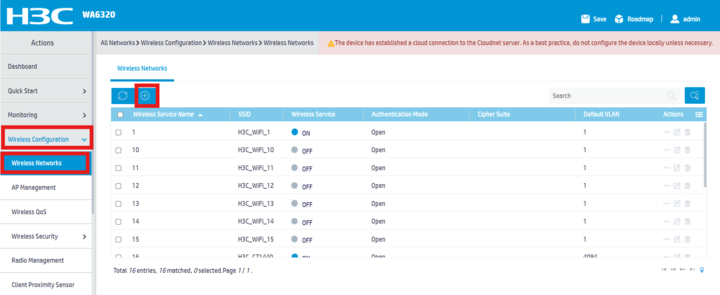

Vá em Network View, depois Wireless Configuration e em seguida Wireless Networks;
Em Wireless Networks, clique em "+", para iniciar as edições;

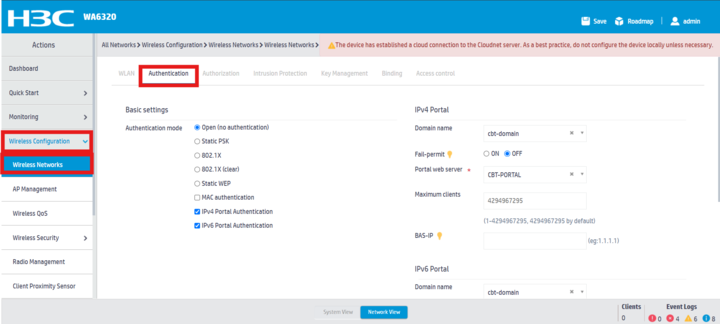

Ao iniciar as edições de Wireless Network, procure a seção Authentication;

Em Authentication, preencha os campos da seguinte forma:

Basic settings

  • Authentication mode: Open (no authentication);
  • IPv4 Portal Authentication: Enable;
  • IPv6 Portal Authentication: Enable;

IPv4 portal

  • Domain name: o domain configurado nos passos anteriores(cbt-domain);
  • Fail-permit: Off;
  • Portal web server: o portal configurado nos passos anteriores(cbt-portal);

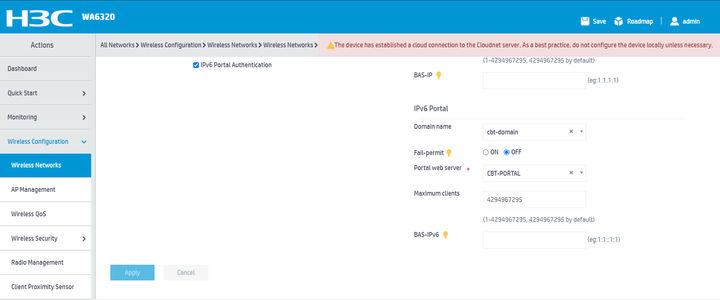

IPv6 portal

  • Domain name: o domain configurado nos passos anteriores(cbt-domain);
  • Fail-permit: Off;
  • Portal web server: o portal configurado nos passos anteriores(cbt-portal);

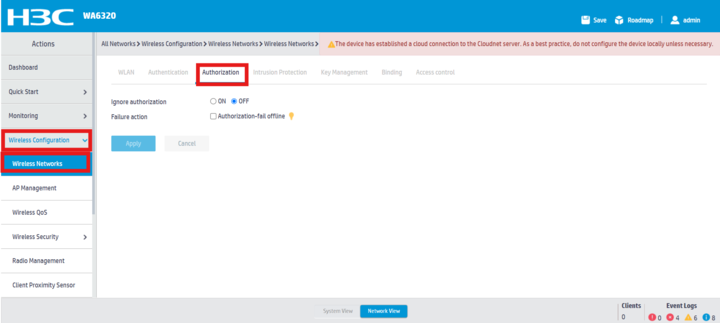

Após as configurações de Authentication serem aplicadas, vá para a seção "Authorization";

E defina as configurações como:

  • Ignore authorization: Off;

Inserindo o apmac

Para concluir as configurações, é necessário adicionar o parâmetro "apmac" no endereço do captive portal gerado pela controladora.



Esse parâmetro só pode ser inserido via Telnet, e recomenda-se o uso do software Putty para essa configuração



comando utilizado:

system-view

portal web-server CBT-PORTAL

url-parameter apmac ap-mac
